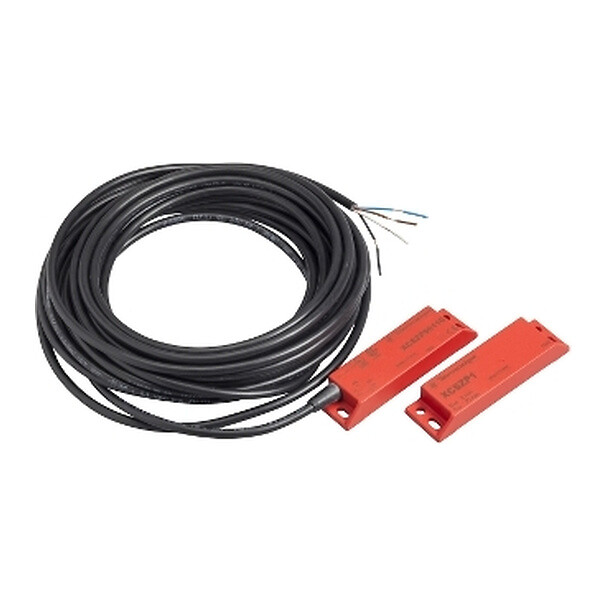

XCSDMP5015

Sicherheits-codierter Magnetschalter XCSDMP, 1 Öffner + 2 Schließer, 1 versetzter Schließer

arrow

COMMERCIALISED

Déplier tout

Fiche technique

Produktreihe
Telemecanique-Sicherheitsschalter XCS
Produkt- oder Komponententyp
Codierter Magnetschalter
Komponente Name
XCSDMP
Bauform
Rechteckig, Standard
BAUFORM
RECTANGULAR STANDARD
ETIM classification
ETIM 9 - EC002544 - Magnetic proximity switch
Material
Kunststoff
Kabel Material
PVC
Gehäusematerial
Thermoplast PBT
Anfahrrichtungen
3 Richtungen
Polzahl
3
Sicherheitsniveau
Kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß ISO 13849-1 Kategorie 4 erreichen, kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß ISO 13849-1 PL = e erreichen, kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß IEC 61508 SIL 3 erreichen
Sicherheit Zuverlässigkeit Daten
B10d = 50.000.000 Wert angegeben für eine Lebensdauer von 20 Jahren, begrenzt durch mechanischen oder Kontaktverschleiß
[Sa] Gesicherter Schaltabstand
8 mm
[Sar] Gesicherter Auslöseabstand
20 mm
Produktzertifizierungen
CSA
UL
Normen
CSA C22.2 No 14
IEC 60204-1
IEC 60947-5-1
ISO 12100
ISO 14119
UL 508
Unteilbare Verkaufsmenge
1
Elektrische Lebensdauer
1200000 cycles
Elektrischer Anschluss
Vorverkabelt
Kabellänge
5 m
Kabelaufbau
6 x 0.25 mm²
Art und Zusammensetzung der Kontakte
1 NC + 2 NO
Kontaktmaterial
Rhodium
Kontaktfunktion
1 NO zeitlich versetzt
[Ue] Bemessungsbetriebsspannung
24 V DC
Maximale Schaltspannung
100 V Gleichspannung
[Uimp] Bemessungsstoßspannungsfestigkeit
2,5 kV gemäß IEC 60947-5-1
Schaltvermögen in mA
5...100 mA
[Ui] Bemessungsisolationsspannung
100 V Gleichspannung
Isolationswiderstand
1000 MOhm
[Ie] Bemessungsbetriebsstrom
100 mA
Widerstand Zwischen Klemmen
57 Ω
Elektrisch Stoß Schutz Klasse
Schutzklasse II gemäß IEC 61140
Kurzschlussschutz
500 mA externe Patronsicherung Typ gG (gl)
Lokale Signalisierung
1 LED
Schaltfrequenz
150 Hz
Ausschaltvermögen
3 VA
Höhe
88 mm
Breite
25 mm
Tiefe
13 mm
Größe
88 x 25 x 13 mm
Produkt Gewicht
0.18 kg
IP-Schutzart
IP66 gemäß IEC 60529, IP67 gemäß IEC 60529
Umgebungslufttemperatur bei Betrieb
-25…85 °C
Umgebungslufttemperatur bei Lagerung
-40…85 °C
Stoßfestigkeit
30 gn für 11 ms gemäß IEC 60068-2-27
Vibrationsfestigkeit
10 gn (f= 10-150 Hz) gemäß IEC 60068-2-6
Empfindlichkeit Zu Magnetisch Felder
0.3 mT
Schutz- Behandlung
TH
California proposition 65
WARNING: This product can expose you to chemicals including: Diisononyl phthalate (DINP), which is known to the State of California to cause cancer, and Di-isodecyl phthalate (DIDP), which is known to the State of California to cause birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov
Garantie
18 Monate
Ursprungsland
FR (France)
Verpackungseinheitstyp 1
PCE
Anzahl von units in Verpackung 1
1
Neue Verpackung 1 GTIN-13
3666916059821
Verpackung 1 Höhe
4 cm
Verpackung 1 Breite
16 cm
Verpackung 1 Länge
15 cm
Verpackung 1 Gewicht
0.358 kg
Verpackungseinheitstyp 2
S02
Anzahl von units in Verpackung 2
14
Neue Verpackung 2 GTIN 14
13666916059828
Verpackung 2 Höhe
15 cm
Verpackung 2 Breite
30 cm
Verpackung 2 Länge
40 cm
Verpackung 2 Gewicht
5.353 kg
Verpackungseinheitstyp 3
BAG
Anzahl von units in Verpackung 3
1
Neue Verpackung 3 GTIN 14
23666916059825
Verpackung 3 Höhe
4 cm
Verpackung 3 Breite
16 cm
Verpackung 3 Länge
15 cm
Verpackung 3 Gewicht
0.346 kg
