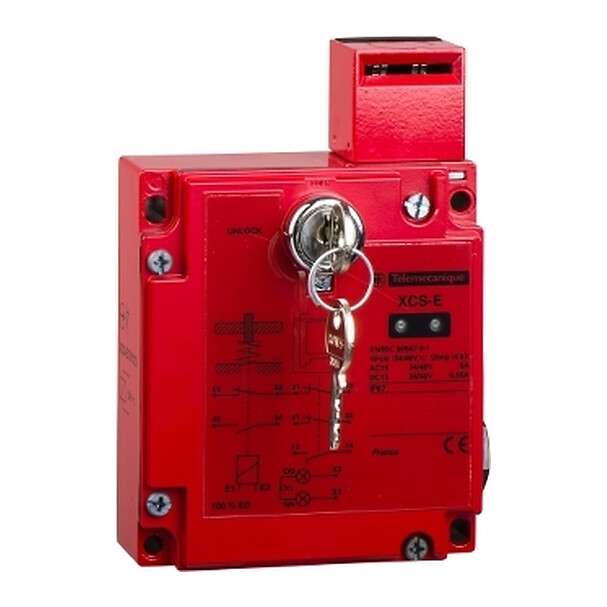

XCSE7311MH00300

Sicherheitssicherung XCSE, Metall, Magnetventil, 300 VAC 5 A

END OF COMMERCIALISATION

Déplier tout

Fiche technique

Produktreihe
Telemecanique-Sicherheitsschalter XCS
Produkt- oder Komponententyp
Sicherheitsschalter
Komponente Name
XCSE
Bauform
Rechteckig
BAUFORM
RECTANGULAR
ETIM classification
ETIM 9 - EC002593 - Position switch with guard locking
Kopf Typ
Schlüsselbetätigter Revolverkopf
Material
Metall
Gehäusematerial
Zamak
Kopf Material
Zamak
Polzahl
3
Sicherheitsniveau
Kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß ISO 13849-1 Kategorie 4 erreichen, kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß ISO 13849-1 PL = e erreichen, kann mit dem entsprechenden Überwachungssystem und korrekter Verdrahtung gemäß IEC 61508 SIL 3 erreichen
Sicherheit Zuverlässigkeit Daten
B10d = 5.000.000 Wert angegeben für eine Lebensdauer von 20 Jahren, begrenzt durch mechanischen oder Kontaktverschleiß
Locking options Beschreibung
Mit Verriegelung, Verriegelung durch Magnetspule
Elektromagnet Verriegelung
Verriegelung bei Spannungsabschaltung und Entriegelung bei Bestromung des Elektromagneten
Produktzertifizierungen
CSA
UL
Normen
CSA C22.2 No 14
EN 1088/ISO 14119
IEC 60204-1
IEC 60947-5-1
ISO 12100
UL 508
Unteilbare Verkaufsmenge
1
Betätiger Kraft Für extraction
20 N
Betätiger forcible Entnahme rtc
2000 N
Mechanische Lebensdauer
1000000 cycles
Minimale Betätigungsgeschwindigkeit
0.01 m/s
Kabeleinführung
2 Einführungen mit Gewinde für Pg 13,5
Elektrischer Anschluss
Klemme, Klemmkapazität: 1 x 0,5...2 x 1,5 mm² mit oder ohne Aderendhülse
Zwangsöffnung
Mit NC-Kontakt
Art und Zusammensetzung der Kontakte
2 NC + 1 NO
Elektromagnet Kontaktart und -bestückung
2 Schließer (langsames Öffnen, gleichzeitig)
Kontaktfunktion
Schleichschaltung, Öffnen vor Schließen
Betriebsfrequenz
10 Zyklen/Min für maximale Haltbarkeit
[Us] Bemessungsversorgungsspannung
24 V - 20...10 %
Versorgungsspannung Typ
AC/DC
Versorgung Frequenz
50/60 Hz
[Uimp] Bemessungsstoßspannungsfestigkeit
6 kV gemäß IEC 60947-5-1
[Ui] Bemessungsisolationsspannung
50 V gemäß IEC 60947-1 für Signalkreis
Signalisierung Stromkreis Spannung
24/48 V (Spannungsgrenzen: 20...52 V)
[Ie] Bemessungsbetriebsstrom
0,55 A bei 125 V, DC-13, Q300 gemäß IEC 60947-5-1, 0,27 A bei 250 V, DC-13, Q300 gemäß IEC 60947-5-1, 3 A bei 120 V, AC-15, B300 gemäß IEC 60947-5-1, 1,5 A bei 240 V, AC-15, B300 gemäß IEC 60947-5-1
[Ithe] KONVENTIONELLER THERMISCHER DAUERSTROM
6 A
Leistungsaufnahme In VA
10 VA Einschaltstrom, 10 VA abgedichtet
Elektrisch Stoß Schutz Klasse
Klasse I gemäß IEC 61140
Kurzschlussschutz
10 A Patronsicherung Typ gG (gl)
Lokale Signalisierung
2 LEDs (grün oder orange) für Schutz offen/Schutz geschlossen und verriegelt
Signalisierung Stromkreis consumption
7 mA
Signalisierung Stromkreis Typ
AC/DC
Schutz Typ
Überspannungsschutz für Signalkreis
Breite
98 mm
Tiefe
44 mm
Produkt Gewicht
1.14 kg
IP-Schutzart
IP67 gemäß EN/IEC 60529 und EN/IEC 60947-5-1
Umgebungslufttemperatur bei Betrieb
-25…40 °C
Umgebungslufttemperatur bei Lagerung
-40…70 °C
Stoßfestigkeit
10 gn für 11 ms gemäß IEC 60068-2-27
Vibrationsfestigkeit
5 gn (f= 10-500 Hz) gemäß IEC 60068-2-6
Schutz- Behandlung
TC
California proposition 65
WARNING: This product can expose you to chemicals including: Diisononyl phthalate (DINP), which is known to the State of California to cause cancer, and Di-isodecyl phthalate (DIDP), which is known to the State of California to cause birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov
Garantie
18 Monate
Ursprungsland
FR (France)
Verpackungseinheitstyp 1
PCE
Anzahl von units in Verpackung 1
1
Neue Verpackung 1 GTIN-13
3666916048696
Verpackung 1 Höhe
9 cm
Verpackung 1 Breite
15 cm
Verpackung 1 Länge
22.5 cm
Verpackung 1 Gewicht
680.389 g
Neue Verpackung 2 GTIN 14
13666916048693
Neue Verpackung 3 GTIN 14
23666916048690
